Tutorial Task 1.2 - 流程流任务序列构建教程：3D仿真建模实战指南

任务概述

在本教程任务中，您将全面了解如何在流程流中使用任务序列构建任务。本教程将向您展示在流程流中工作的一些优点和缺点，例如：

• 添加中间任务
• 将流程流逻辑与标准逻辑结合

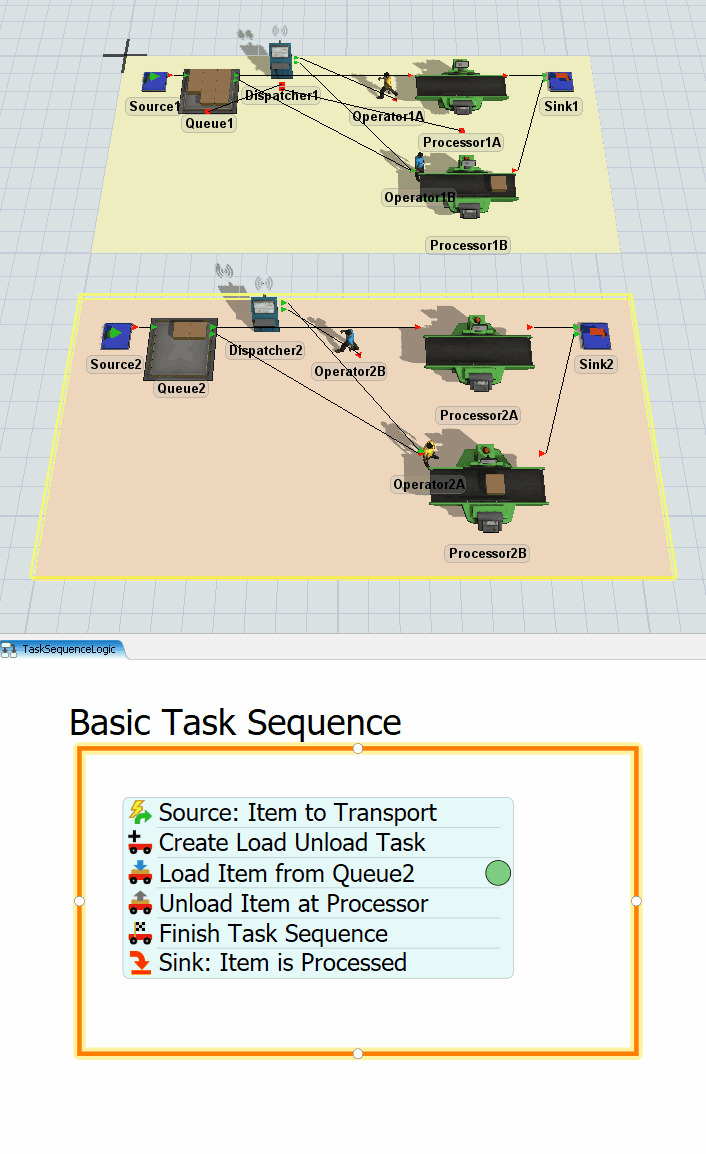

您将构建一系列不同的仿真模型，最终形成一个与下图工作原理类似的模型：

步骤 1复制并修改 3D 模型

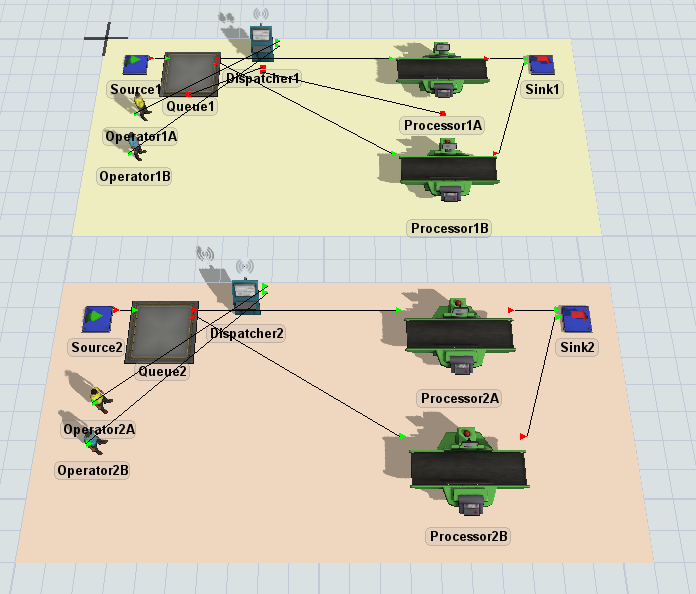

在此步骤中，您将复制用于构建标准逻辑的原始系统。在下一步中，您将修改该系统，使其改用流程流逻辑。完成后，您的 3D 模型应类似于下图：

要复制平面：

1. 单击Processor1A以在右侧显示其属性。
2. 在处理器部分，将设置时间更改为0。
3. 清除为设置使用操作员复选框。
4. 单击StandardLogic平面以选中它。
5. 按 Ctrl+C 复制该平面及其上的所有对象。单击模型中的空白处以取消选择原始平面。然后，按 Ctrl+V 粘贴复制的平面。
6. 选中复制的平面，在属性中将平面名称更改为BasicProcessFlowLogic。
7. 单击颜色框旁边的箭头以打开颜色选择器菜单。选择最浅的橙色。



8. 重命名复制平面上的每个 3D 对象，将所有1数字替换为2，例如Sink2、Operator2A、Processor2A等。
9. 移除从调度器到队列以及从调度器到 Processor2B 的中心端口连接。（按住 'W' 键的同时单击并在两个对象之间拖动。）

检查以确保您的 3D 模型与本步骤开头显示的图像类似。

步骤 2使用流程流创建任务

在此步骤中，您将向通用流程流添加活动，以构建一个使用任务序列活动来创建运输任务逻辑的流程流。

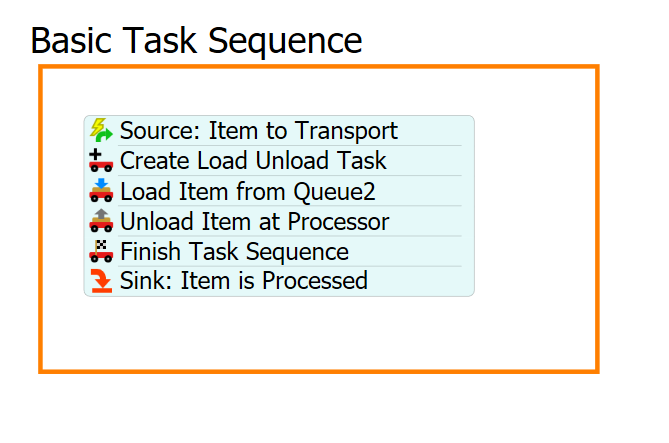

完成后，您的流程流应类似于下图：

目前，您只需将这些活动添加到流程流并进行连接。您将在后续步骤中编辑属性以添加功能。

要添加并连接这些活动：

1. 在主工具栏上，单击流程流按钮以打开菜单。选择添加通用流程流。
2. 单击流程流中的空白处，确保未选中任何内容。在快速属性中，将流程流的名称更改为TaskSequenceLogic。



3. 在流程流打开且处于活动状态的情况下，从库中添加一个容器形状（位于显示下），将其拖入流程流。
4. 在属性中，将形状的名称更改为基本任务序列。
5. 单击颜色框旁边的箭头将其更改为橙色。您将使用橙色，因为它与 BasicProcessFlowLogic 平面的颜色匹配。



6. 在基本任务序列形状中，添加以下活动以创建一个堆叠块：
   • 一个事件触发源（位于令牌创建下）
   • 一个创建任务序列（位于任务序列下）
   • 一个装载（位于任务序列下）
   • 一个卸载（位于任务序列下）
   • 一个完成任务序列（位于任务序列下）
   • 一个吸收器（位于基本下）
7. 按如下方式重命名活动：

活动	新名称
源	源：待运输物品
创建任务序列	创建装卸任务
装载	从 Queue2 装载物品
卸载	在处理器处卸载物品
吸收器	吸收器：物品已处理

检查以确保您的流程流与本步骤开头显示的图像类似。

步骤 3创建流程流逻辑

在此步骤中，您将编辑流程流中活动的属性。以下是每个活动功能的概述：

活动	说明
源：待运输物品	事件触发源是一个事件监听活动，用于监听 3D 模型中的事件。每当 Queue2 中的物品尝试寻找运输工具时，此活动将创建一个令牌并将其释放到下一个下游活动。您将为此令牌分配一个名为FlowItem的标签，该标签将包含对触发事件的特定流物品的引用，以及一个名为Processor的标签，该标签将是对物品要前往的处理器的引用。
创建装卸任务	此活动将创建一个新的任务序列，将接下来的几个任务活动定义为一个要执行的单一序列。它将在令牌上设置一个名为taskSequence的标签，以指定分配给该序列的任务。它将把任务序列发送给调度器，然后将这些系列任务分配给其中一个操作员。
在 Queue2 装载物品	此活动告诉操作员需要拾取哪个流物品以及其位置。它将使用taskSequence标签来指定此任务是先前创建的任务序列的一部分。它将使用 FlowItem 标签来指定要装载到运输工具上的物品。
在处理器处卸载物品	此活动告诉操作员在哪里卸载流物品。它将使用taskSequence标签来指定此任务是先前创建的任务序列的一部分，并使用 FlowItem 标签告诉操作员
完成任务序列	一旦所有任务活动完成，此活动将指定任务序列已完成，允许操作员被分配其他任务。
吸收器：物品已处理	此活动从流程流中移除令牌。您将使用其默认设置。

要创建此功能：

1. 在 3D 模型中，单击Queue2以在右侧打开其属性。在输出部分，确保选中使用运输工具复选框。在复选框旁边的使用运输工具字段中，单击黑色箭头以调出选择列表选项。选择无运输工具引用选项。（我们将在流程流中分配任务给运输工具。）它应如下所示：
2. 单击源：待运输物品活动以选中它。单击此活动旁边的感叹号按钮以进入采样模式。在 3D 模型中，单击
3. Queue2以打开菜单。选择Queue2：运输工具引用。采样对象的名称将出现在活动旁边。在属性中的

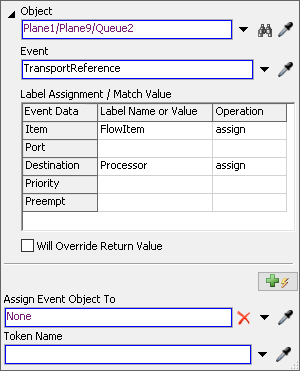

4. 标签分配表中，单击位于物品行下方、标签名称或值列下的单元格。输入FlowItem。单击同一列中目的地行下方的单元格，并输入Processor。单击
5. 物品行下方、位于操作下的单元格以打开菜单。选择分配。对目的地行执行相同操作。单击

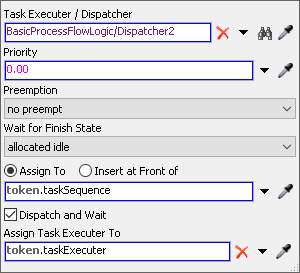

6. 创建装卸任务活动以选中它。在属性中，在任务执行器/调度器框旁边，单击采样器按钮以进入采样模式。在 3D 模型中，单击Dispatcher2
7. 以打开菜单。选择BasicProcessFlowLogic/Dispatcher2。将创建装卸任务活动中的其余选项保留为默认值。单击从 Queue2 装载物品

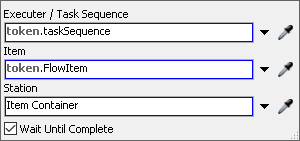

8. 活动以选中它。在属性中，确保执行器/任务序列字段显示为：token.taskSequence。单击物品
9. 框旁边的箭头以打开菜单。指向令牌标签并选择FlowItem。单击在处理器处卸载物品

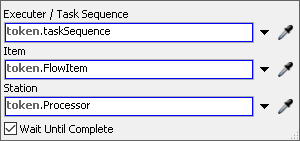

10. 活动以选中它。在属性中，确保执行器/任务序列字段显示为：token.taskSequence。在物品
11. 框中输入token.FlowItem。在站点
12. 框中输入token.Processor。重置并运行模型：与操作员使用标准 3D 对象逻辑工作的方式类似，使用流程流的操作员将把到达的流物品运输到处理器。您还会注意到，流程流中的令牌代表了流物品在运输任务中的移动。

步骤 4

添加自定义任务

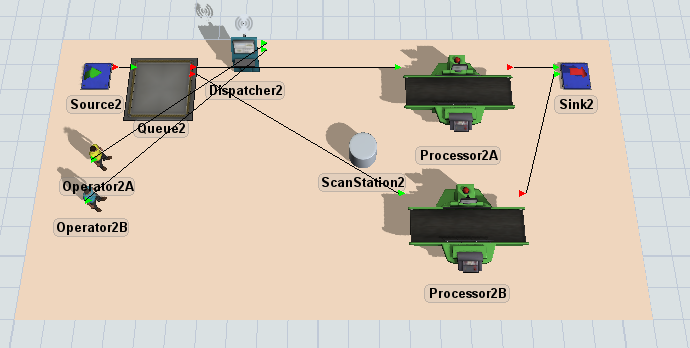

到目前为止，您已经学习了如何使用流程流简单地复制标准逻辑。在此步骤中，您将开始了解流程流方法相对于标准逻辑的一个主要优势：它能更好地处理定制。您可以轻松创建自定义任务，以更好地代表您要建模的业务系统。在此步骤中，您将通过添加中间任务来自定义任务序列。您将在 3D 模型中添加一个形状（一种视觉对象），以代表操作员在将流物品卸载到处理器之前需要扫描它们的站点：

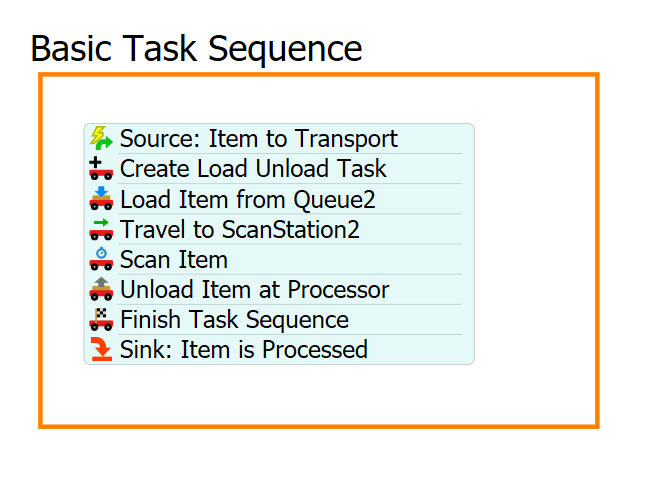

然后，您将向流程流添加并重命名两个额外的活动，以模拟扫描任务。完成后，您的流程流将类似于下图：

以下是两个新活动功能的概述：

活动

说明

前往 ScanStation2	此活动将告诉操作员前往 ScanStation2 对象。
延迟：扫描物品	此活动将模拟在计算机中扫描流物品所需的时间。您将延迟设置为 1 秒。
要对仿真模型进行这些更改：	在 3D 模型处于活动状态时，拖动一个

形状

1. （位于视觉下）并将其放置在Processor2A和Processor2B附近。单击形状
2. 以在右侧显示其属性。在窗口顶部的名称框中，将形状的名称更改为ScanStation2
3. 。右键单击形状
4. 并选择编辑，然后选择显示名称以显示对象的名称。在流程流的基本任务序列
5. 形状中，单击活动堆叠块以选中它。单击从 Queue2 装载物品
6. 活动前后的取消链接按钮，将其从堆叠块中分离出来。从库中拖动一个行程活动（位于
7. 任务序列下），并将其插入到从 Queue2 装载物品活动之后。拖动一个延迟活动（位于
8. 任务序列下），并将其插入到行程活动之后。重命名两个新活动：活动新名称
9. 行程

前往 ScanStation2	延迟
延迟：扫描物品	单击
前往 ScanStation2	活动以选中它。在属性中，检查并确保

10. 执行器/任务序列框显示为：token.taskSequence。box reads:token.taskSequence.
11. 在目的地框旁边，点击采样器按钮进入采样模式。
12. 在3D模型中，点击ScanStation2打开菜单。 选择BasicProcessFlowLogic/ScanStation2。

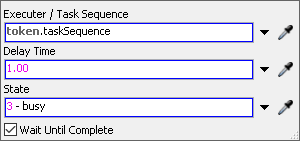

13. 15. 点击延迟活动以选中它。在快速属性中的延迟时间框中，删除当前文本 并输入1.00。确保执行器 / 任务序列框显示为token.taskSequence。将状态框保持为3- 繁忙， 这应该是默认设置。

重置并运行模型：

观察时，操作员会将流动物品带到扫描仪处，并在加载到处理器之前短暂延迟。 请注意，在此流程中插入一个简单的中间任务相对容易。遗憾的是，如果不使用Flexscript编写自定义代码， 在标准逻辑中创建此功能没有简单的方法。

结论

既然您已经在流程流中构建了运输任务，您可以看到 它有几个优点：

• 易于使用- 与标准逻辑类似，设置 流程流并不太困难，但确实涉及更多步骤。 它也相当直观。
• 逻辑更直观可见- 在流程流中构建逻辑有助于您 准确了解操作员将如何执行任务。流程流工具 的流程图式视觉效果更直观一些，这使得 故障排除和设计自定义任务更加容易。
• 可定制性- 与标准逻辑不同， 使用流程流制作自定义任务相对容易。 请注意，在本教程中，在运输任务之间插入中间任务 相对简单。虽然仅使用标准3D逻辑 当然也可以添加中间自定义任务，但您需要学习如何编写 FlexScript代码才能做到。

到目前为止，希望您已经对在流程流中构建任务的优缺点 有了一个良好而深入的了解。下一个教程将 介绍如何使用列表构建任务逻辑。请继续学习教程任务 1.3 - 使用列表的任务。

返回任务逻辑教程：Tutorial 1-任务逻辑工具目录
