第6章：结果可视化——资源使用、缓冲区与作业人员图表

本章将介绍Plant Simulation中的用户界面对象。完成本章学习后，您将能够：

可视化资源统计与缓冲区占用情况
可视化作业人员统计数据

图表功能

Plant Simulation提供多种图表对象用于仿真结果的可视化与分析。图表在仿真运行期间实时更新。因此，在仿真运行过程中查看图表时，您可以观察记录值随仿真进程的动态变化。

图表展示了模拟运行期间记录的数据集的统计信息。它可以从表格文件或直接从输入通道中定义的其他对象收集数据。图表可以显示三种统计类型：资源统计、能耗统计 和占用率统计。您好！我在这里，随时准备为您提供帮助。无论是翻译、解答问题，还是其他任何需要，请随时告诉我。我会尽力为您提供准确、清晰的信息！ 😊

The图表该物体还配备了...统计向导，您可以通过它指定需要显示统计值的对象类别。此外，若将物料流对象拖放至图表中，该对象将被存储至输入通道并用于记录统计值。

WorkerChart（工作节点图表） 展示了位于WorkerPool（工作节点池）中所有工作节点的利用率统计信息。

WorkerSankeyDiagramm 可视化区域内自由移动的Worker所采取路径的频率。该WorkerSankeyDiagram仅以3D形式显示。

练习：资源利用率与缓冲区占用情况

在本练习中，我们将可视化展示设施中所有加工站的资源利用率。同时，我们还将可视化展示制造区域中折弯与激光切割工位之间缓冲区的占用情况，以及装配区域进料缓冲区的占用情况。与之前的练习类似，强烈建议您仅对类库中FacilityArea文件夹内的框架进行修改。

逐步指导：

在类库中打开FacilityArea文件夹下的Manufacturing框架。在工具箱中导航至用户界面选项卡。从工具箱中插入一个图表对象到框架中，并将其重命名为“ResourceChart”。
拖放一个加工站（例如Punching1工位）到ResourceChart上。将弹出一个对话框，您可以在其中选择用于配置图表的统计类型。从下拉菜单中选择资源统计，然后点击确定。
右键点击ResourceChart，从上下文菜单中选择显示。您应在x轴上看到该工位。将所有其他加工站拖放到ResourceChart上，将它们添加到图表中。
从工具箱中再插入一个图表对象到框架中，并将其重命名为“BufferChart”您好！我是DeepSeek，很高兴为您服务！😊 我是一个由深度求索公司开发的AI助手，可以帮您处理各种问题，比如： - 回答知识性问题 - 协助写作和翻译 - 代码编程支持 - 文档分析和处理 - 创意 brainstorming - 学习辅导等等我完全免费使用，支持128K上下文，还可以处理您上传的图片、PDF、Word、Excel等多种文件格式。虽然我是纯文本模型，但我会尽力为您提供准确、详细的帮助！有什么我可以为您做的吗？请随时告诉我您的需求！✨
拖放Buffer1到BufferChart. 选择入住人数从下拉菜单中选择统计类型对话框，然后点击确定该应用程序的图标是...BufferChart将自动更改。
重复相同步骤创建ResourceChart和一个BufferChart用于装配文件夹中的框架设施区域您好！我是DeepSeek，很高兴为您服务！😊 我在这里随时准备帮助您解答问题、处理任务或进行对话。无论您需要什么帮助 - 写作、分析、编程、学习辅导，还是只是想聊聊天，我都很乐意协助您。请随时告诉我您需要什么，我会尽我所能为您提供详细、有用的回答！有什么我可以为您做的吗？✨
打开工厂框架并运行仿真。降低速度，然后双击制造框架或装配框架（位于工厂框架内）以将其打开。右键单击图表对象并选择显示。观察仿真过程中统计值的变化。将制造框架的缓冲图表与装配框架的缓冲图表进行比较。

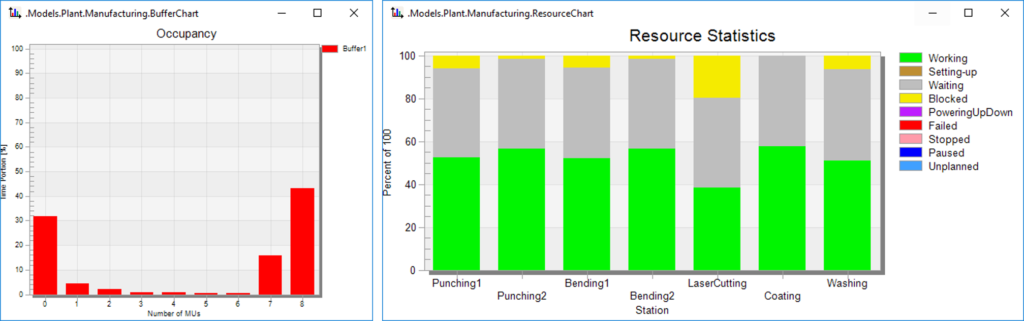

图35：缓冲区占用图表（左）与资源统计图表（右）

练习：工人统计

在这个练习中，我们将可视化生产设施装配区的工人统计数据。与之前的练习类似，强烈建议您仅对文件夹中的框架进行更改。设施区域在类库中。

逐步说明：

如果WorkerChart对象不存在，请点击图标管理类库从主页功能区选项卡。导航至图书馆选项卡并勾选复选框工作进程图表在工具点击确定。
导航至工具选项卡（位于工具箱中）。现在您将看到工作进程图表在此处设置对象。
打开程序集框架（位于类库的FacilityArea文件夹下）。在工具箱中导航至工具选项卡。将WorkerChart从工具箱拖入框架中。
拖放操作将WorkerPool拖放到WorkerChart框架中。将会弹出一个对话框窗口。选择“按个体分组工人”以在统计中显示每个单独的工人，并选择“相对于工作时间的使用率”。点击应用和确定

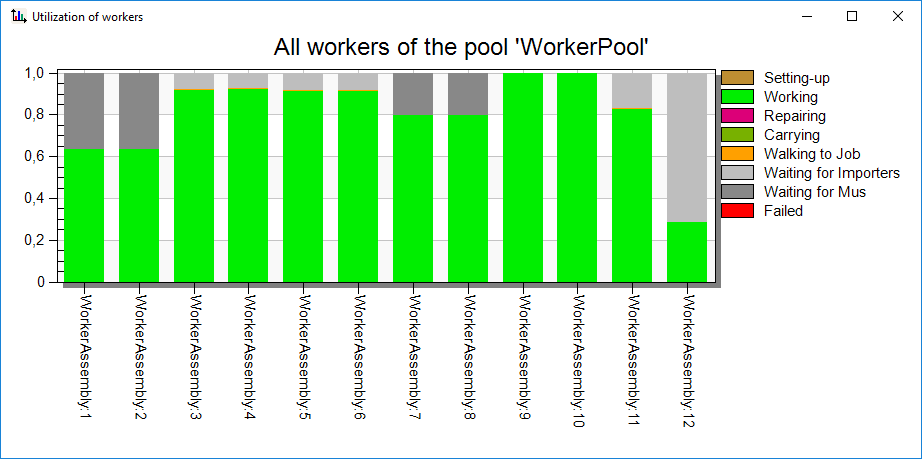

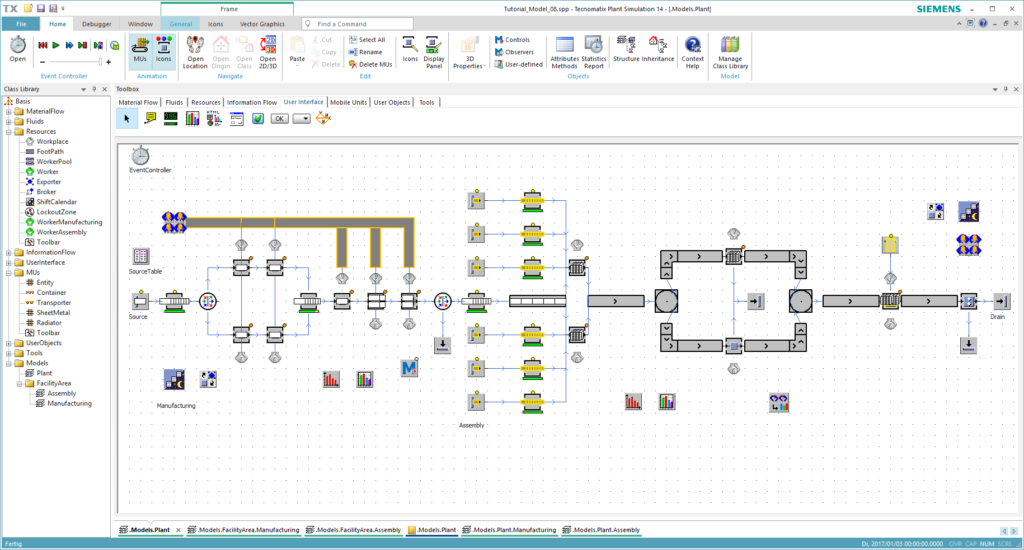

打开Plant框架并运行仿真。双击Plant框架中的Assembly框架以将其打开。右键单击WorkerChart并选择查看图表。
