组件建模

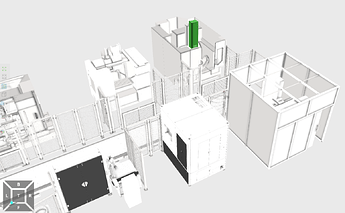

在使用 Visual Components Premium 4.10 时，导入 SolidWorks 3D 文件并保存为组件后，重新加载组件时遇到材料被更改的问题。具体表现为大多数模型显示为相同颜色，如图所示。

我已尝试调整导入设置，例如修改曲面细分质量、包含的材料、点和纹理的标记以及材料创建规则，但均未解决问题。目前只能通过使用软件的材料库手动为所有组件重新分配材料来临时处理。然而，对于完整的生产线或车间项目，这种方法涉及范围广、耗时极长且容易遗漏。未重新定义材料的特征在重新打开时会显示为红色、紫色、黄色等，这与整体场景配色严重冲突。请问有人有可行的解决方案吗？

您的材料名称中是否包含非英文字符？

看起来你输入的是“@idkfa”，这通常是《毁灭战士》（Doom）系列游戏中的一个著名作弊码。在游戏中输入这个代码可以解锁所有武器、弹药和钥匙，让你在游戏中变得无敌。如果你是在寻找关于这个作弊码的更多信息、它的历史，或者其他游戏相关的帮助，请告诉我！我可以为你提供更详细的解释或其他游戏秘籍。😊如果SW（SolidWorks）中的组件使用了非英语语言，当将它们导入并保存到VC（Version Control，版本控制系统）中，然后再次打开时，**通常不会丢失材料信息**，但需要注意以下几点： ### 关键因素： 1. **文件编码与字符集** - SolidWorks支持Unicode，能处理多种语言（如中文、日文等）。 - 如果VC系统或文件路径使用非Unicode编码，**包含非英语字符的文件名或路径可能导致文件无法识别或链接丢失**。 2. **材料数据库链接** - 材料数据通常存储在SolidWorks材料库或外部文件中。 - 如果材料名称或路径包含非英语字符，且在新环境中路径不一致或字符编码不兼容，**可能导致材料显示为默认或丢失**。 3. **版本控制系统兼容性** - 确保VC系统（如Git、SVN）支持Unicode，并正确保存文件元数据。 - 某些VC工具可能对二进制文件（如SolidWorks零件/装配体）的版本管理有限制。 ### 建议操作： - **统一使用英文命名**：为避免兼容性问题，建议文件、材料名称和路径使用英文字符。 - **检查材料库路径**：确保材料库路径在新环境中可访问，且字符编码一致。 - **测试迁移流程**：在导入VC前，先在目标环境中测试打开文件，验证材料是否保留。 - **备份材料库**：将自定义材料库与项目文件一同纳入版本控制。 ### 总结：只要系统环境、VC工具和文件路径支持Unicode，材料信息通常能保留。但为减少风险，**推荐使用英文命名规范**，并确保材料库的完整迁移。

是的，尝试将材质名称改为英文应该能解决这个问题。

@idkfa我觉得如果是大项目，改材质名称工作量应该非常重。有没有办法优化这个问题？我经常碰到这个问题

我尝试提取其中一个器件并将其保存为组件。然后，我将所有中文内容（如组件名称和特性）更改为英文或数字，并保存为新组件。在清除布局并分别加载这两个组件后，我发现它们都出现了颜色变化。因此，颜色变化可能与字符无关。

你的操作系统是否已加密？

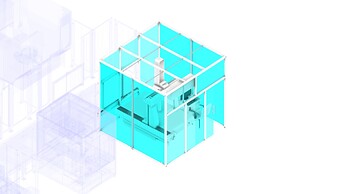

文件未加密。我把其中一个设备放在这里，图片显示的是该设备的原始材质。

GLOBAL PLUS 10.12.08-玻璃房-1.vcmx(1.5 MB)

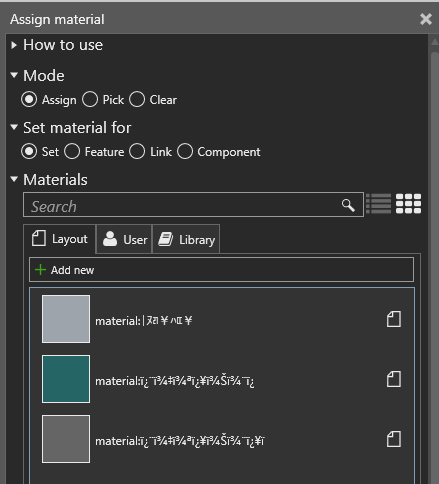

请重命名材质名称，而非组件名称

首次导入CAD文件时运行此脚本

from vcScript import *
import string
import random

app = getApplication()
ALLOWED_CHARS = string.printable[:-5]

def only_english_keyboard_chars(s):
  return all(c in ALLOWED_CHARS for c in s)

def short_id(length=8):
  chars = "23456789ABCDEFGHJKLMNPQRSTUVWXYZ"
  return ''.join(random.choice(chars) for _ in range(length))

for material in app.Materials:
  if not only_english_keyboard_chars(material.Name):
    old_material_name = material.Name
    material.Name = "Material_%s" % short_id(8)
    print "%s -> %s" % (old_material_name, material.Name)
