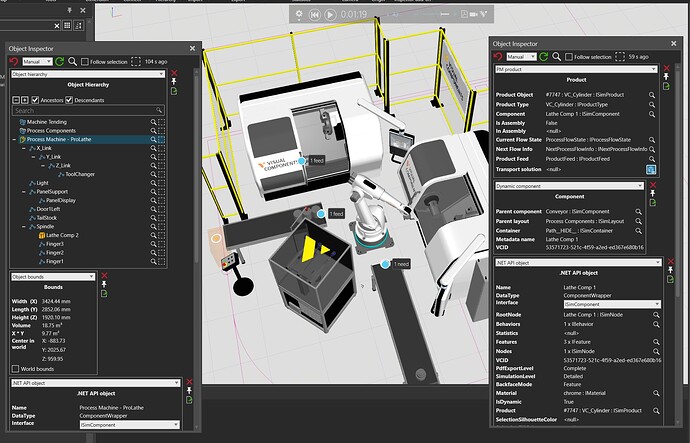

Inspector .NET插件通过显示仿真对象的详细信息，帮助用户理解仿真状态和行为。其重点在于提供对VC Premium用户界面难以访问信息的只读访问权限。

图像1920×1234 208 KB

检查器可用于查看PM产品匹配与流程详情、完整仿真节点层次结构、任意.NET API对象的C#属性等内容。

核心概念与使用讲解视频：

首版包含的工具模块：

• PM产品模块：显示基础信息与流程状态，可视化产品实例的当前传输解决方案。
• PM产品匹配器：收集并可视化布局中的产品需求与供给匹配。通过3D覆盖层展示匹配结果、待处理产品需求与供给。
• 对象边界：显示任意IVisualObject边界体积的尺寸。
• 动态组件：显示仿真运行时组件的父组件与组件容器。
• 对象层次结构：显示完整的模拟节点（ISimNode）层次树，包括动态组件和组件内部结构。
• 属性容器：显示来自任何IPropertyContainer的IProperty的名称和值的可搜索和可检查列表。
• .NET API对象：按接口组织显示任何API对象的C#属性。
• 可检查集合：列出任何.NET IEnumerable集合的内容，并允许检查其值。

下载：
适用于Visual Components 5：
Plugin.Inspector.Bootstrap.vc5.zip(11.0 KB)

适用于Visual Components 4.9.1到4.10.2版本：
Inspector add-on.zip(10.7 KB)

该检查器插件仅适用于Visual Components 4.9.1（2024年8月29日发布）及更高版本。
将Plugin.Inspector.Bootstrap.dll解压到Visual Components安装目录，然后运行VC。

该插件会自动更新。

检测器2.0版本现已发布，新增高级搜索功能！

检测器2.0版本新增了强大的高级搜索功能，能够从仿真布局的几乎任何深层位置查找文本，并以便捷的树状结构呈现搜索结果，同时附带上下文信息（如父组件）。

该搜索功能还提供了多种利用结果的方式，例如复制数值或自动打开相应的VC界面以编辑找到的对象。

主要特性

• 深度搜索仿真对象，包括：
  • 静态与动态组件内部结构
  • Python脚本
  • 表达式
  • PM 与机器人语句
  • PM 对象（如产品类型与装配体）
  • 参考属性
  • 等
• 包含、通配符与正则表达式搜索
• “转到”功能，可打开相应的用户界面以查看和编辑找到的对象
• 使用树形网格控件对结果进行强大的高级筛选

限制

• 无法查找任何来自插件（如 VC OLP 或 KUKA.Sim 插件）的内容。这些插件拥有其自身内部的数据模型，检查器无法获知相关信息。
• 由于搜索功能使用了VC Essentials中不可用的API，因此检查器插件不再适用于该版本。
• 搜索基于匹配提取的文本值，因此查找组合或数值（例如“具有特定属性值的对象”）可能会比较困难。

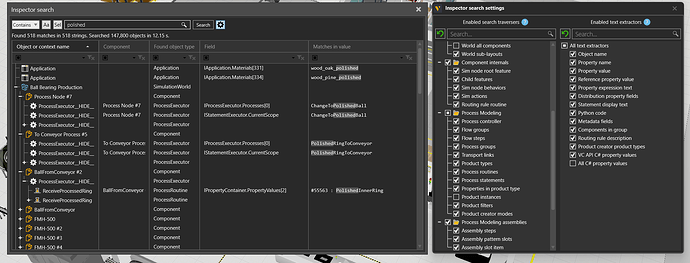

高级搜索设置已在2.2版本中添加。

现在可以更精细地控制检查器搜索覆盖的模拟区域，这有助于过滤掉不需要的结果。此版本还通过通用API遍历器和文本提取器进一步扩展了搜索范围，但存在一些限制，默认情况下处于禁用状态。

图片2050×782 155 KB

讲解与演示视频：

你好，在哪里可以下载适用于VC 4.10版本的最新检查器工具？

已经是最新版本了。

版本 2.5 现已发布

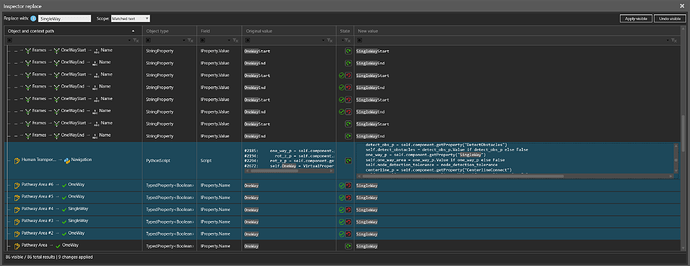

Inspector 版本 2.5 新增了强大的文本替换功能，并将搜索范围扩展至仿真界面。

VisualComponents.Engine_2026-01-15_20-30-432417×934 141 KB

新功能

文本替换

• 在整个仿真中查找并替换文本和数值
• 支持正则表达式和整行替换
• 应用前预览更改
• 支持撤销操作

界面搜索

• 搜索仿真界面、其内容及连接

附讲解的演示视频

如果您的 VC 版本仍在支持范围内，Inspector 插件会自动更新。

如何获取最新的插件？

您可以在首帖中下载文件。该插件支持自动更新。

你好，运行 VC 时提示“Inspector: Fail to get latest inspector installer information from server”。
如何解决这个问题？

你是否处于严格的防火墙后面？它需要访问托管在欧洲 Microsoft Azure 的后端服务。

哦，是的。感谢提供这个信息。我会请公司的 IT 同事帮我访问 Azure 托管的服务。

附加组件商店 - 管理您的附加组件安装针对从 4.9.1 升级到 4.10.X（专业版与高级版）的问题：

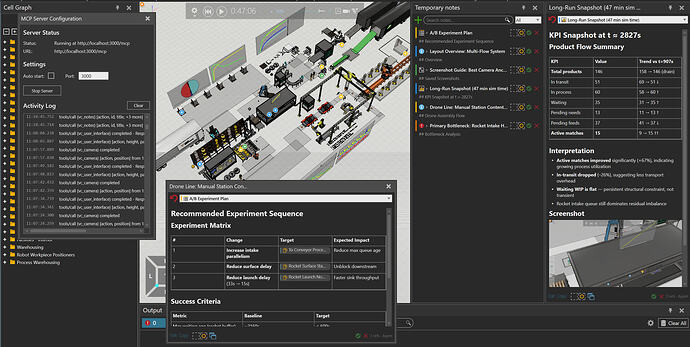

适用于 VC 5 的 Inspector 插件 3.0 —— AI 与您的模拟相遇

Inspector 3 论坛帖子截图1920×967 403 KB

简要说明：好的，我们可以开始交流。我（AI）已经通过 Inspector 插件中的 MCP 服务器连接到您的 Visual Components 5 仿真环境，可以读取实时数据。

请随时用简单的英语向我提问，例如：* **关于工厂布局：** “我的装配线工作站之间的当前距离是多少？” 或 “AGV 充电站的位置是否最优？” * **关于流程建模：** “瓶颈工序是哪个？它的平均周期时间是多少？” 或 “如果将机器人速度提高 10%，对整体产出有何影响？” * **关于物料流：** “物料在缓存区平均等待多长时间？” 或 “请分析一下从仓库到包装线的物料流动路径。”请提出您的第一个问题，我将根据实时仿真数据为您分析。

Inspector 3.0 是什么？

Inspector 3.0 通过内置的MCP（模型上下文协议）服务器，将您正在运行的 Visual Components 仿真转换为 AI 可读的数据源。通过连接VS Code 中的 GitHub Copilot好的，我明白了。我可以理解您用自然语言提出的复杂任务，并会自主运用一系列专业工具来完成它。请告诉我您的具体需求，我将开始工作。浏览、分析并记录您的布局。

只读且安全。AI可以观察、查询、截图并分析您的模拟环境，但无法修改您的布局。这可以防止AI破坏您的模型。它只能更改UI状态（选择、移动镜头、暂停/播放），并在VC中创建交互式注释。

示例任务：

• “生成一份包含物料流程Mermaid图和VC布局中每个工作单元截图的Markdown报告。”
• 分析VC中的所有信号连接。找出任何未连接的接口并记录它们。
• 运行VC仿真至10分钟，截图并检查队列堆积情况。

快速设置

1. 安装插件：
从此处下载Plugin.Inspector.Bootstrap.vc5.dll并将其放置到VC 5安装文件夹中（例如，C:\Program Files\Visual Components\Visual Components Premium 5.0\）。重启VC。
Plugin.Inspector.Bootstrap.vc5.zip(11.0 KB)

2. 启动MCP服务器：
在Visual Components中，导航至Inspector功能区组，打开MCP 服务器对话框，并启动服务器（默认未启用）。

3. 连接 VS Code：
在您的工作区中创建.vscode/mcp.json文件：

{
  "servers": {
    "visual-components": {
      "type": "http",
      "url": "http://localhost:3000/mcp"
    }
  }
}

4. 开始聊天：
在 VS Code 中，打开Copilot Chat，切换到代理模式，并启用可视化组件工具，并开始提问！

查看快速入门指南获取完整详情及完整工具列表
inspector-3.0-quick-start-guide-public.pdf(442.2 KB)

要求

• Visual Components 5（不包括基础版）
• VS Code和...一起GitHub Copilot或其他兼容MCP的AI代理

诚征反馈！请告诉我哪些工作流程最实用，AI在哪些方面存在不足，以及您发现的任何错误。在此主题中分享您的想法！
