halcon打开指定的图像并在指定位置输出文字

不设置图像显示部分

read_image(Image,'mreut')

get_image_size(Image,img_Width,img_height)

dev_open_window(100,100,img_Width,img_height,'green',newWindowId)

//dev_set_part(100,100,img_Width/2,img_height/2)

dev_display(Image)

设置图像显示部分

read_image(Image,'mreut')
get_image_size(Image,img_Width,img_height)
dev_open_window(100,100,img_Width,img_height,'green',newWindowId)
dev_set_part(100,100,img_Width/2,img_height/2)
dev_display(Image)

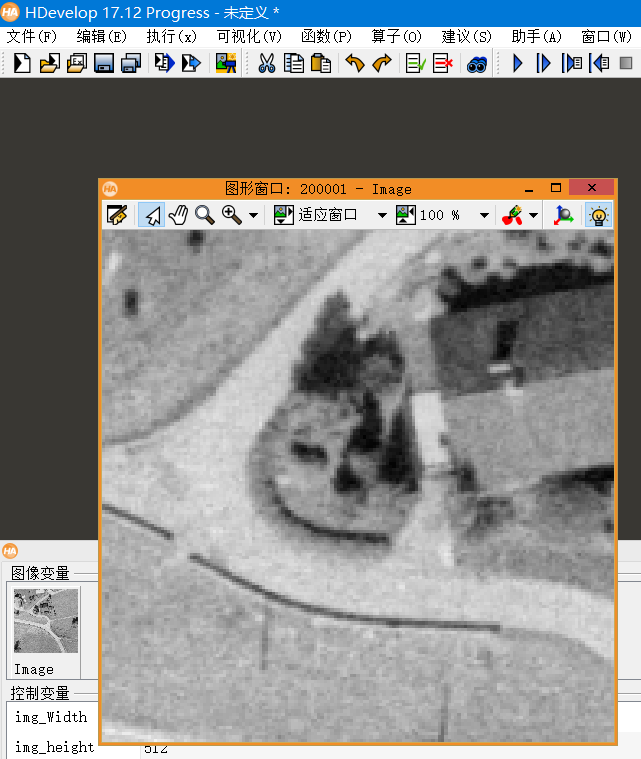

read_image(Image,'mreut')

get_image_size(Image,img_Width,img_height)

dev_open_window(100,100,img_Width,img_height,'green',newWindowId)

dev_set_part(0,0,img_Width,img_height)

dev_display(Image)

输出字符串

dev_set_color('red')

set_display_font(newWindowId, 50, 'serif', 'false', 'false')

set_tposition(newWindowId, 20, 20)

write_string(newWindowId, 'www.wtao8.com')

本次操作总结及函数说明消费积分后即可查阅

1. 读取图像  read_image (输出变量：图像Object,输入变量：图像地址)

1. 获取对象尺寸get_image_size (输入变量：Image, 输出变量：Width, 输出变量：Height)

1. 在开发环境内打开窗口dev_open_window (输入变量：左上角X轴位置, 输入变量：左上角Y轴位置, 输入变量窗口宽度, 输入变量：窗口高度, 输入变量：背景颜色, 输出变量：窗口句柄)

1. 设置在图形窗口中显示图像部分，dev_set_part (输入变量：截取图像的左上角X轴位置, 输入变量：截取图像的左上角Y轴位置, 输入变量：截取图像的右下角X轴位置, 输入变量：截取图像的右下角Y轴位置)

1. 将图像显示出来dev_display (输入变量：Image)

1. //在给定位置写文字

1. 先设置字体颜色dev_set_color (输入变量：颜色字符串)

1. 设置字体set_display_font ((输入变量：窗口句柄, 输入变量：字体大小, 输入变量：字体, 输入变量：粗体, 输入变量：斜体)

1. 设置文本输出位置set_tposition (输入变量：窗口句柄, 输入变量：左上角X轴位置, 输入变量：左上角Y轴位置)

1. 输出字符 write_string (输入变量：窗口句柄, 输入变量：字符)
